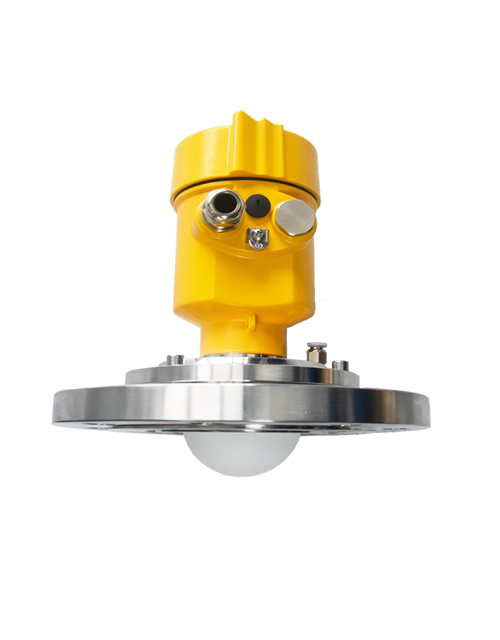

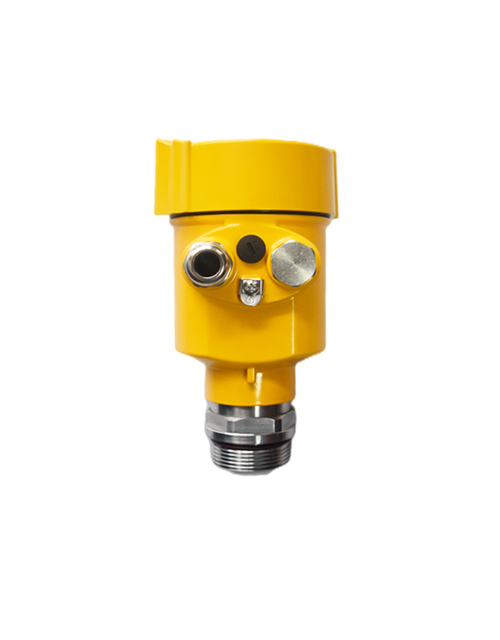

HR7380P/K/F/W系列 80GHz雷达物位计产品，是指工作在 76-81GHz 的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。产品有多个型号，盲区可以做到 8cm, 量程可达 120m。 基于自研的 CMOS 毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比， 更小的盲区。无惧蒸汽，粉尘对雷达回波的衰减；对反射特性很弱的/低介电 常数物质依然可以实现稳定的测量。
基于自研的 CMOS 毫米波射频芯片，实现更紧凑的射频架构;
5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度;
最小 3°天线波束角，安装环境中的干扰对仪表的影响更小;
波长更短，在固体表面具有更好的反射特性，大大降低对万向法兰的依赖;
支持远程调试与远程升级，减少等待时间，提高工作效率;
支持手机蓝牙调试，方便现场人员维护。
发射频率 | 76GHz～81GHz |
测量范围 | 10m；20m；30m；60m；120m |
测量精度 | ±1mm |
测量间隔 | 最快 100ms |
波束角 | 3°/8°/20° |
使用介电常数 范围 | ≥2 |
供电范围 | 12～28.0VDC |
通讯方式 | MODBUS 总线；HART |
信号输出 | 4～20mA 或 RS-485 |
故障输出 | 3.8mA，4mA，20mA，21mA，保持 |
现场操作/编程 | 128×64 点阵显示屏/4 按键；可配置上位机设置软件 |
过程温度/湿 度 | T0:-40～85℃/湿度≤95%RH；T1:-40～260℃；T2:-40～1000℃； |
外壳材质 | 铝合金、不锈钢 |
过程连接类型 | 管螺纹/万向法兰/防腐法兰/卫生卡盘/石英隔离法兰 |
过程压力 | -0.1～2MPa |
产品尺寸 | φ125*270mm |
电缆入口 | M20*1.5 |
注 *：测量盲区与所选用的天线，待测物反射特性有关，实验室盲区测试以水面或者 金属平板为依据。
尺寸结构

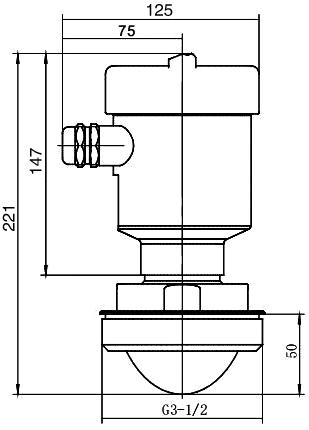

v> 3°波束角常温管螺纹连接结构尺寸示意图

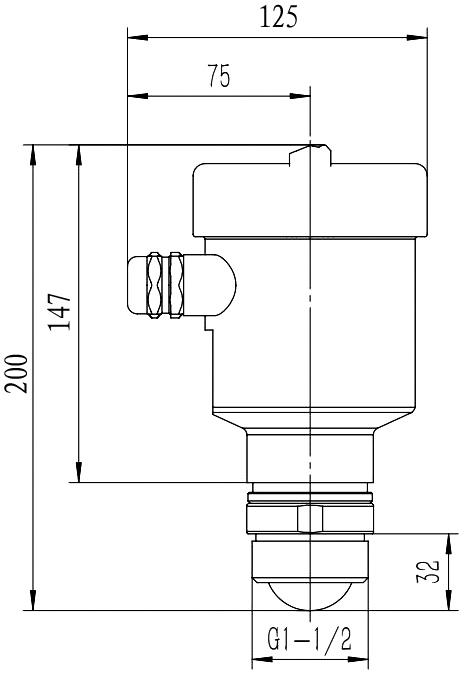

v> 8°波束角常温管螺纹连接结构尺寸示意图
A | B | C | H | |
DN80 | φ200 | φ160 | 8-φ17 | 18 |
DN100 | φ220 | φ180 | 8-φ17 | 18 |
DN125 | φ250 | φ210 | 8-φ18 | 18 |
DN150 | φ280 | φ240 | 8-φ20 | 20 |
DN200 | φ340 | φ295 | 8-φ20 | 20 |

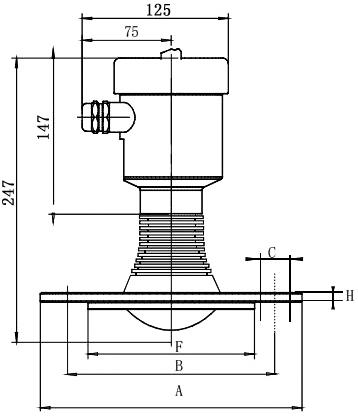

注：万向法兰最小 DN80 3°波束角常温万向法兰结构尺寸示意图
A | B | C | F | H | |
DN80 | φ200 | φ160 | 8-φ17 | Φ138 | 18 |
DN100 | φ220 | φ180 | 8-φ17 | Φ158 | 18 |
DN125 | φ250 | φ210 | 8-φ18 | Φ188 | 18 |
DN150 | φ280 | φ240 | 8-φ20 | Φ212 | 20 |
DN200 | φ340 | φ295 | 8-φ20 | Φ268 | 20 |

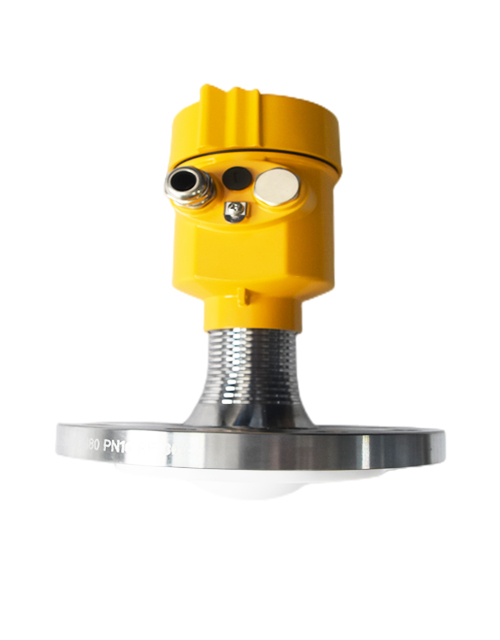

v> 3°波束角高温（-40...260℃）防腐法兰结构尺寸示意图
