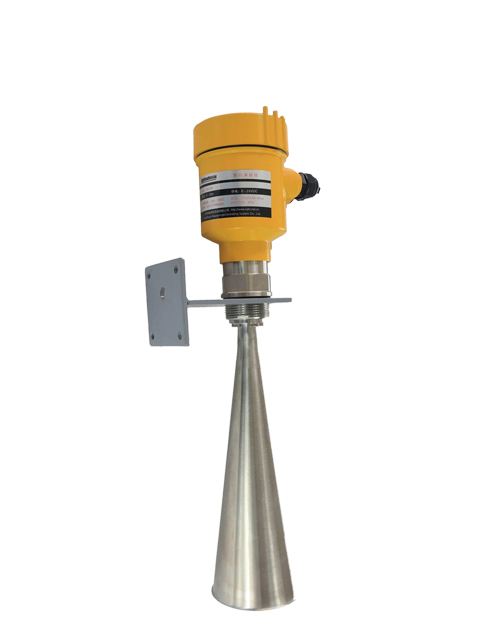

HR730系列雷达液位计

雷达液位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，BSport体育官网26G雷达液位计采用一种特别的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

重量轻约1KG，便于安装

多种输出电路接口与采集系统配合

天线尺寸小，便于安装和加防尘罩等天线防护装置

测量范围可达70米，覆盖大型水库等水位测量

采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害

波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性

产品相关

资料下载: 点击下载
产品品牌 : BSport体育官网HighReach
订货型号 : HRRD7301/7302
联系邮箱 : highreach@hr-tool.cn
变送器咨询电话 : 15686900127

技术参数

主要性能指标	盲区	天线末端
	最大测量距离	HR7301: 30米
	最大测量距离	HR7302: 70米
	微波频率	26GHz
	通讯接口	Mod bus通讯协议
	测量间隔	大约1秒（取决于参数设置）
	调整时间	大约1秒（取决于参数设置）
	显示分辫率	1mm
	工作存储及运输温度	(-40 100）℃
	过程（天线部分）温度	(-4。” 250）℃
	压力	Max. 4MPa
	耐震	机械震动10m/s² , (10-150)Hz
供电电压	标准型	(6-26) VDC
	功耗	max 12mA
	允许纹波	-<100Hz USS<1V
	允许纹波	- (100-100K) Hz Uss<10mV
输出参数	输出信号	RS485
	通讯协议	Mod bus通讯协议
	分辩率	1.6u AC
	故障信号	电流输出不变
		20. 5mA
		22mA
		3.9mA
	积分时间	0~50s可调
外壳	外费和盖之间的密封	硅橡胶
	外壳视窗	聚碳酸酯
	接地端子	不锈钢

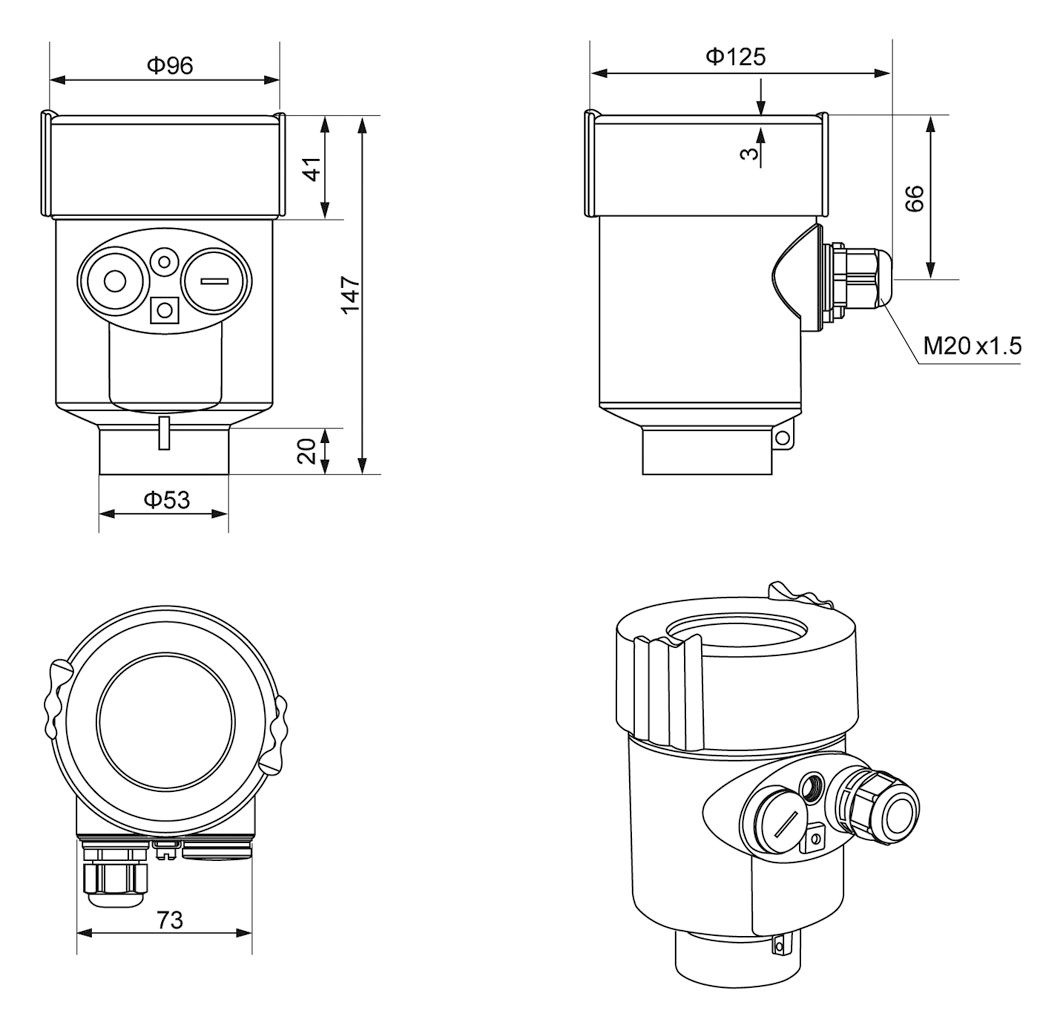

电缆参数	电缆入口／插头	M20x1 .5电缆入口
电缆参数	接线端子	导线横截面1.0mm²
